Planta de pretratamiento compacta

Cómo funciona

En el tratamiento de aguas residuales, el pretratamiento mecánico previene desgaste, sedimentaciones y obstrucciones en los procesos siguientes. La planta de pretratamiento compacta PPTC reúne en un solo equipo el tamizado y desbaste de sólidos, el transporte y la compactación de residuos, el desarenado y el desengrasado.

La PPTC depura el agua de sólidos, arenas y grasas con una eficiencia sobre el 90 %. JTP la diseña, fabrica y monta adaptándola a los requerimientos especiales de cada cliente.

El agua llega por una tubería conectada a la brida de entrada. Un tamiz de tornillo (opcional) retiene los sólidos, que se compactan y lavan durante su extracción para reducir su volumen y eliminar la materia orgánica; el lavado se controla con solenoides.

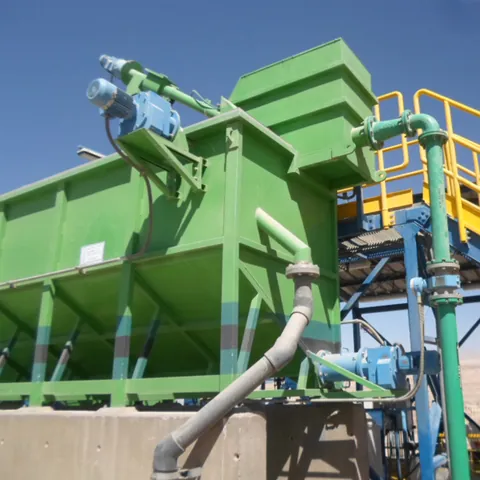

El agua sin sólidos pasa a la tolva, donde sedimenta la arena; el aire favorece la decantación y el lavado de la arena. Un tornillo transportador horizontal la lleva a la cámara de extracción y un tornillo inclinado la retira.

Boquillas difusoras de aire hacen flotar las grasas y aceites, que una rastra de limpieza accionada por motorreductor retira hacia una bomba de grasas para su disposición final.

Ventajas

• Cuatro procesos del pretratamiento en una sola unidad.
• Eficiencia de depuración sobre el 90 % en sólidos, arenas y grasas.
• Chutes de descarga cerrados y tapas en toda la unidad, en AISI 304L.
• Automatización con PLC y HMI que permite ajustar los tiempos de operación.
• Tablero con salidas Ethernet y conexión SCADA para monitoreo remoto de niveles, presiones y ciclos.

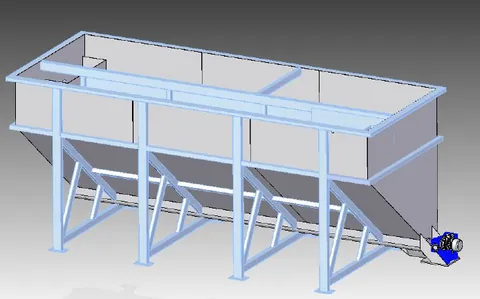

Componentes principales

1. Tornillo tamiz compactador
2. Sensor de nivel
3. Solenoides de lavado del tamiz y del compactador
4. Tornillo transportador de arenas
5. Tornillo clasificador de arenas
6. Rastra de grasas
7. Bomba de grasas
8. Soplador
9. Tablero de fuerza y control

Aplicaciones

• PTAS municipales y rurales
• Campamentos mineros y faenas
• Plantas de riles con sólidos, arenas y grasas
