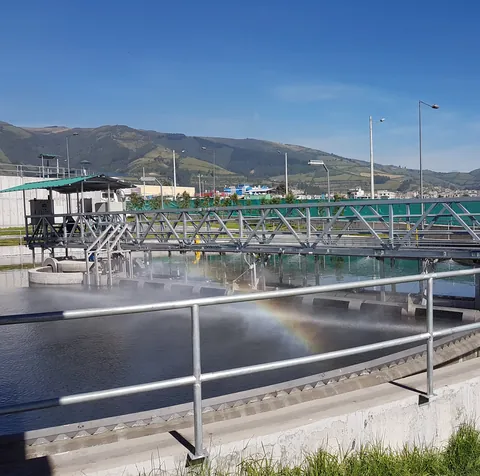

Puente sedimentador

Cómo funciona

El puente sedimentador elimina los sólidos fácilmente sedimentables y el material flotante del agua. Cuando es el único medio de tratamiento, retira los sólidos capaces de formar depósitos de fango en las aguas receptoras, el aceite libre, las grasas y otras materias flotantes, y parte de la materia orgánica. Antes de un tratamiento biológico, reduce la carga que llega a los filtros biológicos.

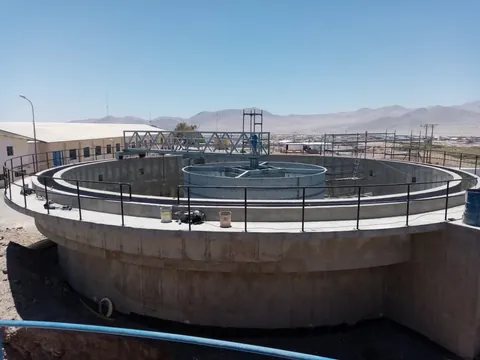

Las soluciones de JTP logran reducciones de entre un 50 % y un 70 % de los sólidos suspendidos y de entre un 25 % y un 40 % de la DBO5. JTP ofrece tres tipos: de fondo plano, de fondo cónico y floculador.

El líquido puede entrar por el centro o por la periferia, y sale —por la periferia o por el centro, respectivamente— a través de un vertedero ajustable. En la parte inferior, un sistema giratorio de rastrillos remueve los lodos depositados y los arrastra hacia un pozo de lodos central; para facilitarlo, la base puede tener forma troncocónica.

Un brazo radial que gira junto con las rasquetas retira la espuma y la materia flotante. El equipo se usa como sedimentador primario o secundario, y se dimensiona según el caudal y las características físicas y químicas del agua. En el diseño se consideran la remoción de DBO y SST, el tiempo de retención, las cargas superficiales, la velocidad de arrastre y el área superficial.

Ventajas

• Eliminación de lodos y sedimentos con alta eficiencia.
• Puente móvil de gran solidez.
• Mínimo consumo de energía.

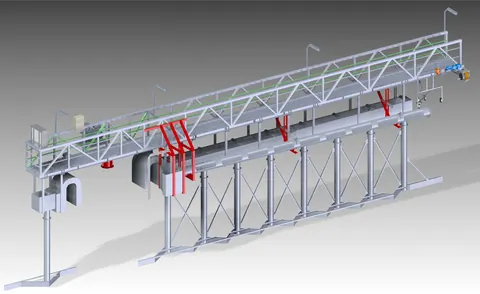

• Sistema de extracción de lodos por raspado.
• Fondo plano: retiro del 100 % de los lodos en una vuelta, abatimiento de espuma y limpieza de vertedero y deflectores.
• Fondo cónico: tecnología sencilla y robusta, con costos de operación y de capital relativamente bajos.

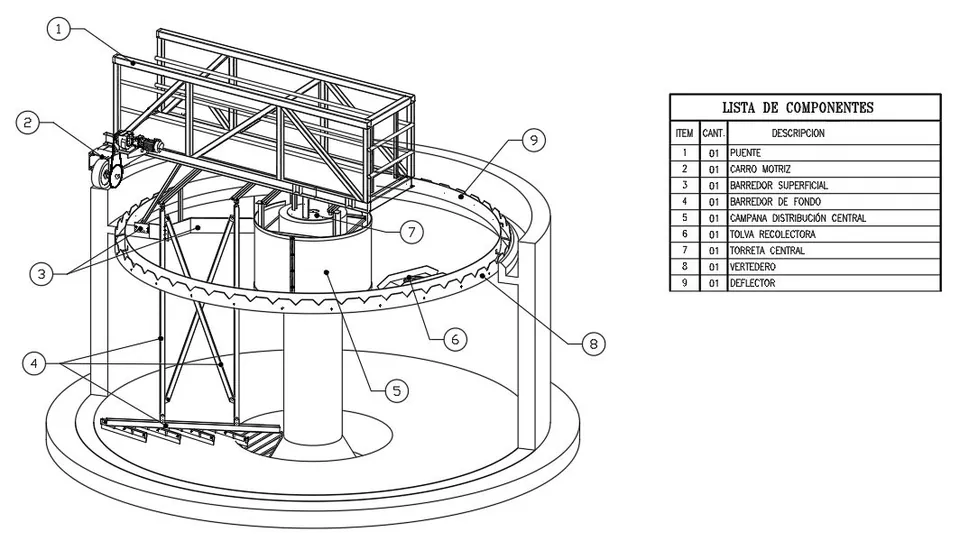

Componentes principales

1. Puente
2. Carro motriz
3. Barredor superficial
4. Barredor de fondo
5. Campana de distribución central
6. Tolva recolectora
7. Torreta central
8. Vertedero
9. Deflector

Aplicaciones

• Sedimentación primaria y secundaria en PTAS
• Coagulación-floculación en plantas de agua potable y aguas servidas
