Reja automática de cadena

Cómo funciona

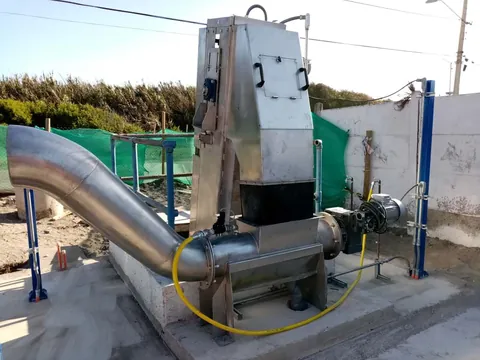

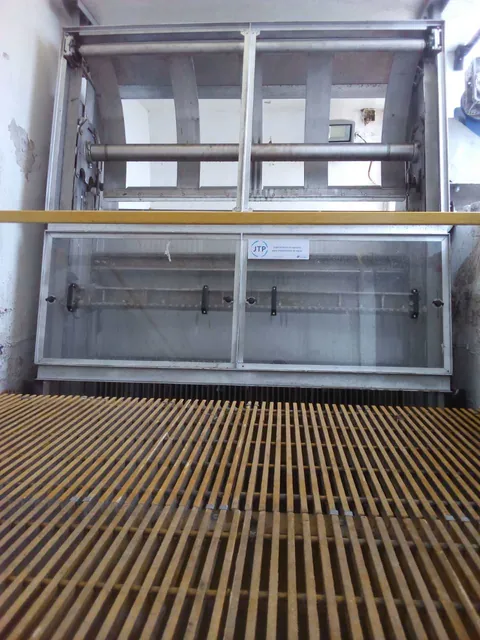

La reja automática de cadena es el primer equipo del pretratamiento: retiene los sólidos gruesos de aguas residuales urbanas, industriales y de proceso para proteger a las unidades que vienen después —desarenadores, separadores de grasa, medidores de caudal y elementos electromecánicos— y evitar obstrucciones en bombas, tuberías y canales.

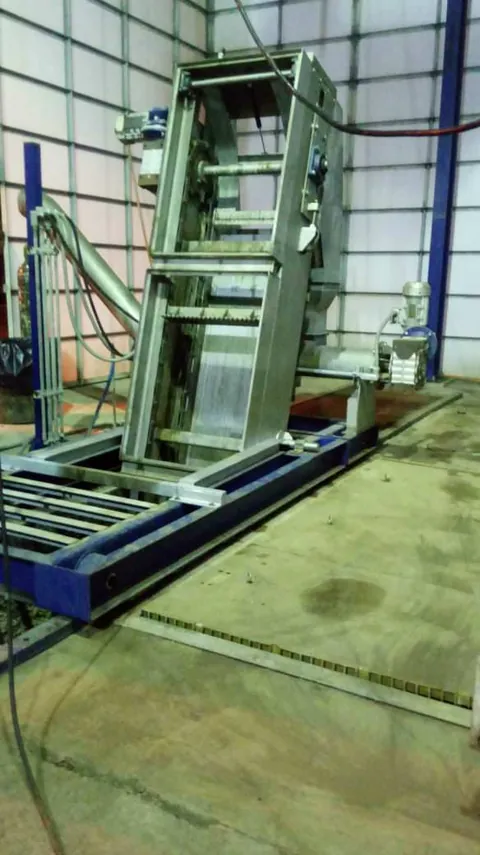

JTP diseña, fabrica y monta sus rejas de cadena a la medida de cada canal, con tres atributos como base: alta robustez y fiabilidad, alta durabilidad y baja pérdida de carga.

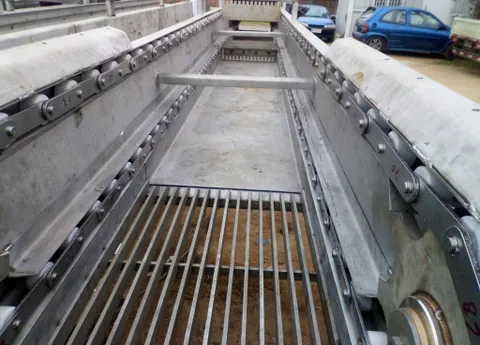

El equipo se compone de cinco sistemas: chasis, remoción y limpieza, motriz, tamiz y automatización. Los peines de limpieza, unidos a un accionamiento de cadena, barren los sólidos acumulados en el tamiz y los llevan hasta la zona de descarga para su disposición final.

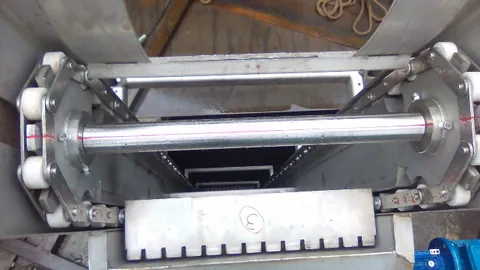

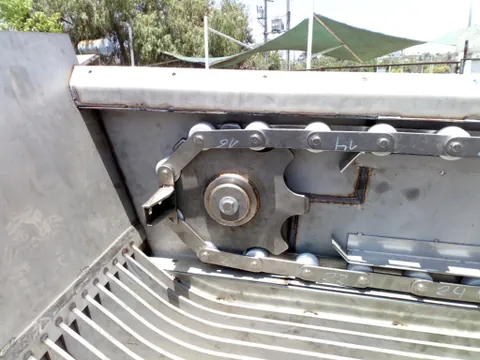

Las cadenas, movidas por el sistema motriz, avanzan guiadas por piñones montados en un eje. Cuando la carga de sólidos es alta se puede aumentar el número de peines, de modo que la capacidad de extracción es ajustable. El tamiz tiene una geometría especial que evita que los sólidos se atasquen en la rejilla.

Un controlador lógico programable (PLC) y una pantalla de interfaz hombre-máquina (HMI) permiten configurar el funcionamiento del equipo, y un puerto Ethernet lo integra al resto de los sistemas de la planta.

Ventajas

• Diseño adaptado a la altura y el ancho del canal, a la altura de descarga y a la luz de paso requerida.
• Alta capacidad de extracción de sólidos gracias a un sistema de retención ajustable al peine.
• Tolera la presencia de elementos indeseables como madera o cerámica.
• Peines independientes y fáciles de cambiar, acoplados a la reja de manera segura.
• Limitador de torque electrónico como sistema de seguridad.
• Alta mantenibilidad y bajos costos de mantención y operación.

Componentes principales

1. Chasis bastidor
2. Rejillas de tamizado
3. Sistema de transmisión
4. Rastrillos (peines)
5. Raspador de rastrillo
6. Soportes pivote
7. Tapas frontales transparentes
8. Tapa de protección de la rampa de descarga
9. Deflectores
10. Motorreductor
11. Sensor de proximidad inductivo

Aplicaciones

• Pretratamiento de plantas de tratamiento de aguas servidas (PTAS)
• Plantas elevadoras y emisarios
• Tratamiento de riles industriales y aguas de proceso
